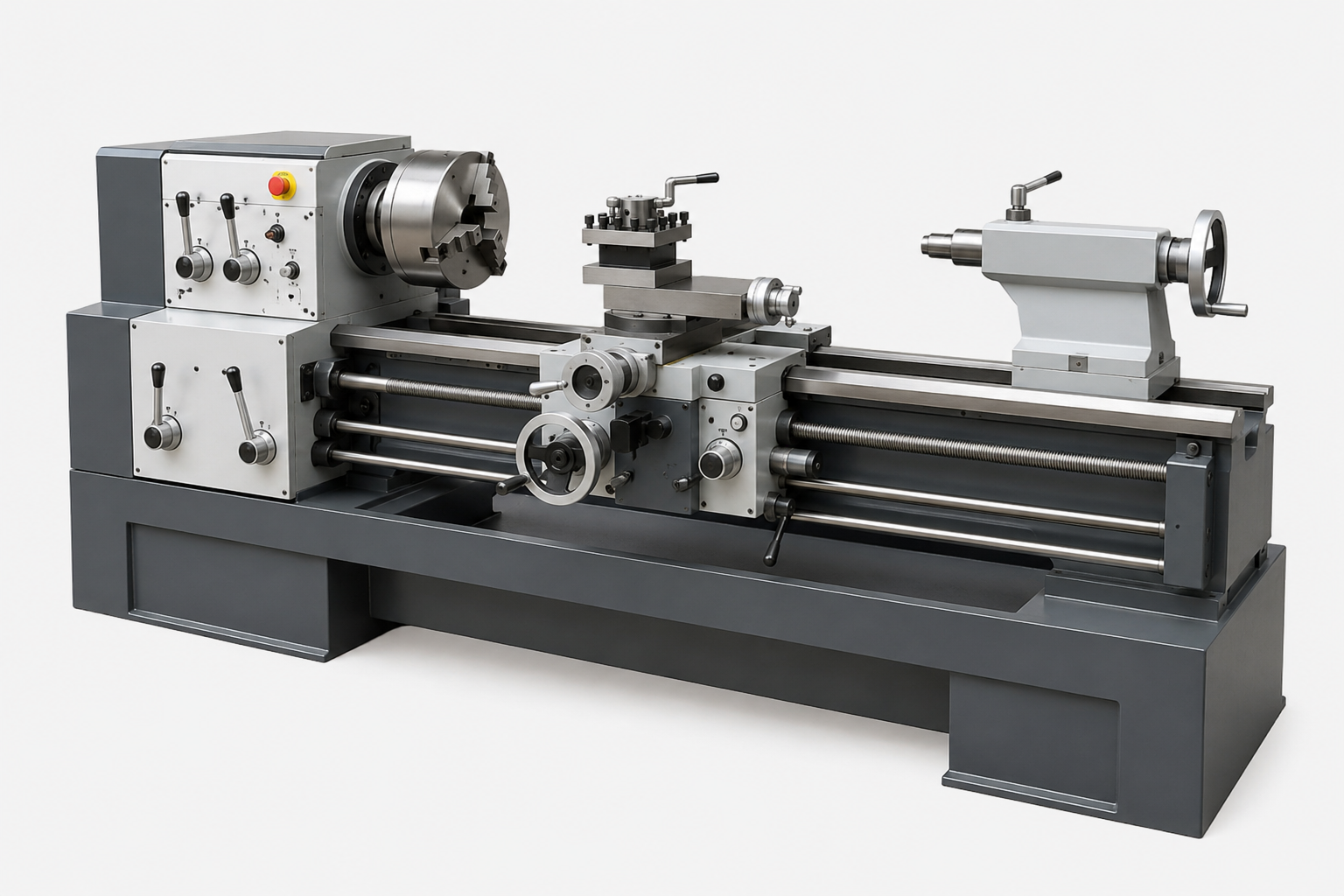

Токарно-винторезные станки: устройство, выбор и эксплуатация

05.02.2022

Токарно-винторезные станки применяют для обработки наружных и внутренних цилиндрических, конических и фасонных поверхностей. На них выполняют точение, растачивание, подрезку торцов, сверление, зенкерование, развертывание и нарезание резьбы. Универсальность оборудования делает его востребованным в ремонтных мастерских, инструментальных цехах, учебных центрах, единичном и серийном производстве.

При выборе станка важно учитывать не только максимальный диаметр заготовки и расстояние между центрами. Производительность зависит от мощности привода, диапазона частот вращения, жесткости станины, устройства коробки подач и точности шпиндельного узла. Подобрать токарно-винторезное оборудование можно после определения материала деталей, требуемых операций, размеров заготовок и допустимых отклонений.

Назначение и основные операции

Главная задача токарно-винторезного станка состоит в обработке деталей, вращающихся вокруг собственной оси. Заготовку закрепляют в патроне, между центрами или на планшайбе. Режущий инструмент устанавливают в резцедержателе суппорта. Во время работы шпиндель вращает заготовку, а суппорт перемещает резец вдоль или поперек ее поверхности.

Продольная подача позволяет уменьшать наружный диаметр, растачивать отверстия и формировать цилиндрические участки. Поперечная подача применяется для подрезки торцов, прорезания канавок и отрезания детали. Совместное движение продольного и поперечного суппортов используют при обработке конусов и фасонных поверхностей.

Винторезная функция отличает такие станки от упрощенных токарных моделей. Она обеспечивает согласованное вращение шпинделя и движение суппорта. Благодаря этому резец перемещается с постоянным шагом и формирует резьбовой профиль. Настройка выполняется через коробку подач, сменные шестерни или электронную систему управления, если она предусмотрена конструкцией.

На универсальном станке можно выполнять следующие операции:

• наружное цилиндрическое точение;
• растачивание отверстий;
• подрезку торцов;
• обработку конусов;
• прорезание канавок;
• отрезание заготовок;
• сверление и развертывание;
• нарезание разных резьб.

Фактический перечень операций зависит от комплектации. Например, для сверления используют заднюю бабку с установленным патроном, а для обработки длинных нежестких деталей применяют неподвижный или подвижный люнет. Фасонное точение требует соответствующего резца, шаблона, копировального устройства либо точного ручного управления подачами.

Конструкция токарно-винторезного станка

Основой оборудования служит станина с направляющими. Она воспринимает массу узлов, усилия резания и вибрационные нагрузки. От жесткости станины зависит стабильность геометрии детали. Массивные чугунные конструкции лучше гасят вибрации, однако увеличивают массу станка и требования к фундаменту.

Передняя бабка содержит шпиндель, подшипниковые опоры и механизм изменения частоты вращения. Шпиндель передает крутящий момент патрону или другому приспособлению. Радиальное и осевое биение шпинделя непосредственно влияет на точность обработки. Состояние подшипников, качество смазки и правильная регулировка узла особенно важны при чистовом точении.

Коробка скоростей позволяет выбирать частоту вращения в соответствии с диаметром заготовки, материалом и режимом резания. На традиционных моделях скорость задают рукоятками и зубчатыми передачами. В современных станках может применяться частотный преобразователь, обеспечивающий плавную регулировку оборотов в заданном диапазоне.

Суппорт обеспечивает перемещение инструмента. В его состав обычно входят каретка, поперечные салазки, верхняя поворотная часть и резцедержатель. Каретка движется вдоль станины, поперечные салазки перемещают резец к оси заготовки, а верхний суппорт используют для коротких конических поверхностей и точной ручной подачи.

Фартук и механизм подач

Фартук установлен на каретке и содержит механизмы передачи движения от ходового вала или ходового винта. Ходовой вал обычно применяют при точении с механической подачей. Ходовой винт используют преимущественно для нарезания резьбы, поскольку его износ влияет на точность шага.

Задняя бабка поддерживает длинные детали центром и служит для установки осевого инструмента. Ее корпус перемещается по направляющим и фиксируется в нужном положении. Пиноль выдвигается винтовым механизмом. Для точения пологих конусов заднюю бабку иногда смещают относительно оси шпинделя, если конструкция допускает такую регулировку.

Основные узлы станка включают:

• станину с направляющими;
• переднюю бабку;
• шпиндельный узел;
• коробку скоростей;
• коробку подач;
• суппорт с фартуком;
• заднюю бабку;
• систему смазки.

Дополнительно оборудование оснащают защитным экраном, поддоном для стружки, системой подачи смазочно-охлаждающей жидкости, рабочим освещением и устройством экстренной остановки. Наличие этих элементов влияет на безопасность, удобство обслуживания и стабильность режимов резания.

Параметры выбора оборудования

Первым параметром обычно считают максимальный диаметр обработки над станиной. Он показывает, какая заготовка может свободно вращаться над направляющими. Однако реальный рабочий диаметр часто ограничивается конструкцией суппорта, способом закрепления и вылетом резца. Поэтому в технической документации дополнительно проверяют диаметр обработки над суппортом.

Расстояние между центрами определяет допустимую длину детали при установке в центрах. Для коротких заготовок достаточно компактной модели, а для валов требуется удлиненная станина. При этом увеличение межцентрового расстояния без соответствующего повышения жесткости может усиливать вибрации и прогиб заготовки.

Диаметр отверстия шпинделя важен при работе с прутком и трубой. Чем больше проходное отверстие, тем больший диаметр материала можно пропустить через шпиндель. Это сокращает время установки заготовок при серийной обработке деталей из пруткового проката.

Мощность главного привода выбирают с учетом материала и предполагаемой глубины резания. Обработка стали крупными проходными резцами требует большего крутящего момента, чем чистовое точение алюминия или латуни. Недостаточная мощность ограничивает подачу и глубину резания, а также повышает риск остановки шпинделя под нагрузкой.

При сравнении моделей необходимо проверить:

• диаметр обработки над станиной;
• диаметр обработки над суппортом;
• расстояние между центрами;
• проходное отверстие шпинделя;
• диапазон частот вращения;
• мощность главного двигателя;
• диапазон продольных подач;
• перечень нарезаемых резьб.

Для черновой обработки важны мощность, жесткость и допустимое усилие подачи. Для чистовых операций приоритет имеют точность шпинделя, плавность движения суппорта и малые подачи. При производстве резьбовых деталей следует оценивать диапазон метрических, дюймовых, модульных и питчевых резьб.

Также учитывают доступность оснастки. Патроны, планшайбы, центры, люнеты, оправки и резцедержатели должны соответствовать посадочным размерам станка. Использование редкой или нестандартной оснастки повышает стоимость эксплуатации и усложняет замену изношенных компонентов.

Точность, жесткость и режимы резания

Точность обработки определяется совокупностью факторов. Даже станок с малым паспортным биением не обеспечит требуемый результат при изношенных направляющих, неправильно установленном резце или слабом закреплении детали. Перед началом работы проверяют положение оборудования по уровню, состояние патрона, люфты суппорта и соосность передней и задней бабок.

Жесткость технологической системы включает жесткость станка, приспособления, заготовки и инструмента. Длинная деталь малого диаметра может прогибаться под действием резца. Чрезмерный вылет инструмента вызывает вибрации и ухудшает шероховатость. Слабая затяжка патрона приводит к смещению заготовки и создает угрозу ее вырыва.

Режим резания задают через скорость, подачу и глубину. Скорость выбирают по материалу детали, типу инструмента и диаметру обработки. Подача влияет на производительность и шероховатость. Глубина определяет толщину снимаемого слоя и нагрузку на станок.

Практическая настройка процесса

При черновом точении обычно применяют увеличенную глубину и подачу, если мощности и жесткости достаточно. Цель операции состоит в быстром удалении припуска. При чистовом проходе глубину и подачу уменьшают, а скорость корректируют с учетом материала режущей пластины и требуемой шероховатости.

Резец устанавливают по высоте оси шпинделя. Завышенное или заниженное положение изменяет геометрию резания, увеличивает нагрузку и может ухудшить размерную точность. При отрезании отклонение от центра особенно опасно, поскольку узкий резец работает в глубокой канавке и чувствителен к перекосу.

Смазочно-охлаждающая жидкость снижает температуру, улучшает отвод стружки и может увеличивать стойкость инструмента. Ее применение зависит от материала, операции и типа режущей части. Некоторые твердосплавные пластины допускают сухую обработку, но режим должен соответствовать рекомендациям изготовителя инструмента.

Для получения стабильного результата контролируют:

• биение заготовки;
• вылет режущего инструмента;
• затяжку резцедержателя;
• люфты подвижных узлов;
• подачу охлаждающей жидкости;
• форму образующейся стружки;
• нагрузку главного привода;
• размер после каждого прохода.

Измерения проводят после остановки шпинделя. Для контроля диаметров используют штангенциркуль, микрометр или предельные калибры. Резьбу проверяют резьбомером, калибрами и измерительными приборами, подходящими для заданного профиля и класса точности.

Эксплуатация, обслуживание и безопасность

Срок службы станка зависит от регулярности обслуживания. Перед сменой проверяют уровень масла, работу системы смазки, исправность ограждений и состояние органов управления. Направляющие очищают от стружки и загрязнений. Поверхности скольжения смазывают в соответствии с регламентом изготовителя.

Стружку нельзя удалять руками, особенно при вращающейся заготовке. Для очистки используют крючок, щетку или специальный инструмент. Намотанная стружка способна повредить поверхность детали, режущий инструмент и элементы станка. Остановку для очистки выполняют до образования плотного клубка вокруг патрона или резца.

Перед запуском проверяют, вынут ли ключ из патрона. Заготовка должна быть надежно закреплена, а кулачки не должны выступать за допустимые пределы. Длинный пруток, выходящий из задней части шпинделя, закрывают защитным кожухом или поддерживают специальным устройством.

Оператору необходимо исключить свободные элементы одежды, украшения и распущенные волосы. Перчатки не используют рядом с вращающимися деталями, поскольку материал может быть захвачен патроном или заготовкой. Защитный экран не отменяет применение очков при обработке материалов, образующих короткую отлетающую стружку.

Плановое обслуживание обычно включает:

• очистку направляющих;
• контроль уровня масла;
• смазку подвижных соединений;
• проверку приводных ремней;
• регулировку зазоров суппорта;
• контроль биения шпинделя;
• проверку электрооборудования;
• осмотр защитных устройств.

При покупке станка для действующего производства следует заранее оценить условия установки. Учитывают массу оборудования, несущую способность пола, доступную электрическую мощность, напряжение сети, размеры проходов и возможность перемещения станка грузоподъемными средствами. Для тяжелых моделей может потребоваться подготовка основания и выверка положения после монтажа.

Токарно-винторезный станок следует выбирать по реальной производственной задаче, а не по одному максимальному параметру. Для ремонтного участка важны универсальность и простая переналадка. Для серийного выпуска приоритетны устойчивость режимов, удобная подача прутка и сокращение вспомогательного времени. Для точных работ необходимы исправная геометрия, качественный шпиндельный узел и возможность тонкой регулировки подач.

Правильное сочетание характеристик станка, оснастки и режущего инструмента позволяет получать детали требуемого размера без избыточных проходов. Регулярное обслуживание сохраняет точность направляющих и механизмов, а соблюдение правил безопасности снижает риск травм и повреждения оборудования.
